| Место происхождения: | Америка |
| Фирменное наименование: | TYCO |
| Сертификация: | CE |
| Номер модели: | V23401-U6019-B609 |
| Количество мин заказа: | 1 шт. |
|---|---|
| Упаковывая детали: | Картон |
| Время доставки: | В наличии |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 10000 штук в неделю |
| V23401-U6019-B609: | V23401-U6019-B609 | Tyco: | Tyco |
|---|---|---|---|
| Америка: | Америка | Провода: | 6 проводов |
| Температура: | -50-120 | Материал: | Железо |
| Цвет: | Черный |
Guang Zhou Lai Jie Electric Co., LTD.
Пожалуйста, свяжитесь с "Томми" за ценой.

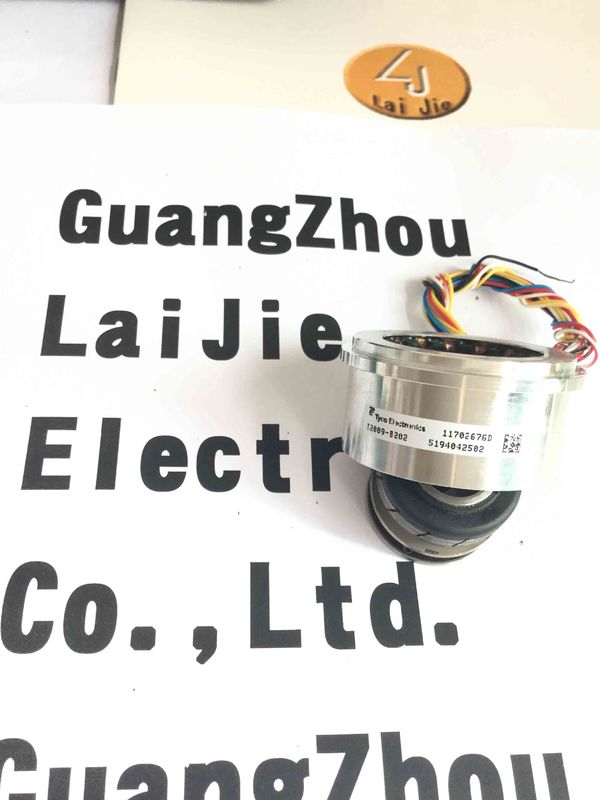

V23401-U6019-B609
V23401-T1009-B101
V23401-H1009-B101
V23401-T1009-B102
V23401-H1009-B102
V23401-T2001-B214
V23401-H2001-B214
V23401-T2001-B222
V23401-H2001-B222
V23401-T2001-B201
V23401-H2001-B201
V23401-T2001-B202
V23401-H2001-B202
V23401-T2009-B214
V23401-H2009-B214
V23401-T2009-B222
V23401-H2009-B222
V23401-T2009-B201
V23401-H2009-B201
V23401-T2009-B202
V23401-H2009-B202
V23401-T2010-B214
V23401-H2010-B214
V23401-T2010-B222
V23401-H2010-B222
V23401-T2010-B201
V23401-H2010-B201
V23401-T2010-B202
V23401-H2010-B202
При выборе значений этих параметров учитываются
рассеивание мощности, максимальная температура окружающей среды и
рассеивание тепла, включая самоотопление, максимум
рабочая температура не должна превышать 150 °C.
Обычно расход энергии P ≤ 0,3 Вт не является критическим
Входной ток I
Соседняя цифра относится к
VR1-R2 = 7 В.
Для других входных напряжений входный ток
следующие изменения:
I = I
Рисунок · VR1-R2 / 7 В
Потребление энергии P
Соседняя цифра относится к
VR1-R2 = 7 В.
Для других входных напряжений мощность
Изменения потребления следующие:
P = P
Рисунок · (VR1-R2 / 7 В) 2
Сопротивление постоянного тока
Значения охмического сопротивления основаны на
температура окружающей среды 22 °C и изменение с
температуры на 0,39 % / К
| Импеданс ввода Толерантность: ± 15 % |
ZRO... Импеданс между R1 и R2 с открытыми выходами
Толерантность: ± 15 %
ZSO... Импеданс между S2 и S4 в положении 0°
(минимальная сцепка) с открытыми выходами
Толерантность: ± 15 %
ZSS... Импеданс между S1 и S3 в положении 0°
(максимальная сцепление) с короткими замыканиями между R1 и R2
Функция
VS1-S3 = +rT · VR1-R2 · cos ((p · á)
VS2-S4 = +rT · VR1-R2 · sin ((p · á)
p = пары столбов
Эта функция применяется к вращению по часовой стрелке
ротора при взгляде на (без канавки)
Компонент трансформатора сверху.
Испытание высокого напряжения
Намотки на корпус 500 ВКондиционер, 50 Гц
Намотки друг к другу 250 ВКондиционер, 50 Гц
Сопротивление изоляции
Намотки на корпус и Rизоляция> 50 МΩпри 500 ВDC
обмотки друг к другу
Диапазон температуры работы 55 °C... +150 °C
Электрические и тепловые ограничения
Импульс инерции ротора приблизительно 200 г · см2
Максимальная рациональная скорость 20000 оборотов в минуту
Максимальное угловое ускорение 64000 радов/с2
Сила вращения компонентов ротора 1 Нм
Ударная стойкость (11 мс синуса) 1000 м/с2
Предельный уровень вибрационной усталости (0... 2 кГц) 200 м/с2
Допустимая радиальная вытека 0,075 мм
(см. рисунок размеров: примечание 1)
Допустимое смещение оси ± 0,5 мм
(см. рисунок размеров: примечание 2)
