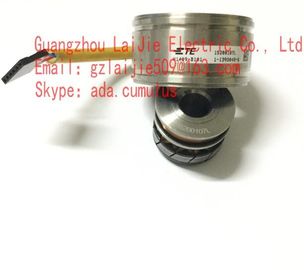

TYCO V23401-T2099-C502 V23401-T2099-C502 V23401-T2099-C502 V23401-T2099-C502 V23401-T2099-C502

 Мы можем продать продукцию TYCO по выгодной цене

Guang Zhou Lai Jie Electric Co., LTD.

Пожалуйста, свяжитесь с "Томми" за ценой.

V23401-T2014-E209

V23401-T2099-C502

V23401-T1009-B122

V23401-H1009-B122
V23401-T1009-B101

V23401-H1009-B101

V23401-T1009-B102

V23401-H1009-B102
V23401-T2001-B214

V23401-H2001-B214

V23401-T2001-B222

V23401-H2001-B222
V23401-T2001-B201

V23401-H2001-B201

V23401-T2001-B202

V23401-H2001-B202
V23401-T2009-B214

V23401-H2009-B214

V23401-T2009-B222

V23401-H2009-B222
V23401-T2009-B201

V23401-H2009-B201

V23401-T2009-B202

V23401-H2009-B202
V23401-T2010-B214

V23401-H2010-B214

V23401-T2010-B222

V23401-H2010-B222
V23401-T2010-B201

V23401-H2010-B201

V23401-T2010-B202

V23401-H2010-B202
V23401-T2014-B214

V23401-H2014-B214

V23401-T2014-B222

V23401-H2014-B222
V23401-T2014-B201

V23401-H2014-B202

V23401-T2014-B202

Функция
VS1-S3 = +rT · VR1-R2 · cos ((p · á)
VS2-S4 = +rT · VR1-R2 · sin ((p · á)
p = пары столбов
Эта функция применяется к вращению по часовой стрелке
ротора при взгляде на (без канавки)
Компонент трансформатора сверху.

Испытание высокого напряжения
Намотки на корпус 500 VAC, 50 Hz
Намотки друг к другу 250 VAC, 50 Hz
Сопротивление изоляции
Намотки на корпус и реизоляция > 50 МΩ при 500 ВДК
обмотки друг к другу
Диапазон температуры работы 55 °C... +150 °C
Электрические и тепловые ограничения

Импульс инерции ротора приблизительно 200 г · см2
Максимальная рациональная скорость 20000 оборотов в минуту
Максимальное угловое ускорение 64000 радов/с2
Сила вращения компонентов ротора 1 Нм
Ударная стойкость (11 мс синуса) 1000 м/с2
Предельный уровень вибрационной усталости (0... 2 кГц) 200 м/с2
Допустимая радиальная вытека 0,075 мм
(см. рисунок размеров: примечание 1)
Допустимое смещение оси ± 0,5 мм
(см. рисунок размеров: примечание 2)

Соотношение преобразования rT
rT = VS1-S3 max / VR1-R2
rT = VS2-S4 max / VR1-R2
ü = 0,5 ± 10 % в пределах 3... 20 кГц
= 0,5 ± 5 % при 5 кГц

Сдвиг фазыø
VR1-R2 ((t) = VR1-R2 max · sin ((2 · ð · f · t)
VS1-S3 ((t) = VS1-S3 max · sin ((2 · ð · f · t - ø
для ′′90° < á < +90°
Толерантность: ± 5°

При выборе значений этих параметров учитываются
рассеивание мощности, максимальная температура окружающей среды и
рассеивание тепла, включая самоотопление, максимум
рабочая температура не должна превышать 150 °C.
Обычно расход энергии P ≤ 0,5 Вт не является критическим.

Входной ток I
Соседняя цифра относится к
VR1-R2 = 7 В.
Для других входных напряжений входный ток
следующие изменения:
I = I
Рисунок · VR1-R2 / 7 В

Потребление энергии P
Соседняя цифра относится к
VR1-R2 = 7 В.
Для других входных напряжений мощность
Изменения потребления следующие:
P = P
Рисунок · (VR1-R2 / 7 В) 2

Сопротивление постоянного тока
Значения охмического сопротивления основаны на RR1-R2 = 39 Ω
температура окружающей среды 22 °C и изменение с RS1-S3 = RS2-S4 = 94 Ω
температуры на 0,39 % / K Толерантность: ± 10 %

При выборе значений этих параметров учитываются
рассеивание мощности, максимальная температура окружающей среды и
рассеивание тепла, включая самоотопление, максимум
рабочая температура не должна превышать 150 °C.
Обычно расход энергии P ≤ 0,5 Вт не является критическим.

Входной ток I
Соседняя цифра относится к
VR1-R2 = 7 В.
Для других входных напряжений входный ток
следующие изменения:
I = I
Рисунок · VR1-R2 / 7 В

Потребление энергии P
Соседняя цифра относится к
VR1-R2 = 7 В.
Для других входных напряжений мощность
Изменения потребления следующие:
P = P
Рисунок · (VR1-R2 / 7 В) 2

Сопротивление постоянного тока
Значения охмического сопротивления основаны на
температура окружающей среды 22 °C и изменение с
температуры на 0,39 % / К

ZRO... Импеданс между R1 и R2 с открытыми выходами

RR1-R2 = 46 Ω
RS1-S3 = RS2-S4 = 63 Ω
Толерантность: ± 10 %

ZRS... Импеданс между R1 и R2 при коротких цепях
между S1 и S3 и между S2 и S4
