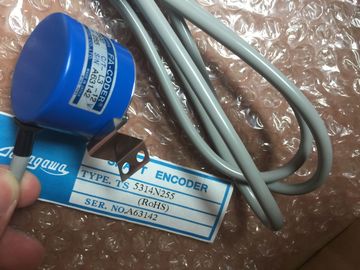

TAMAGAWA TS5013N63 TS5013N63 TS5013N63 TS5013N63 TS5013N63 TS5013N63 TS5013N63

TS5013N63

Мы можем продавать продукцию Тамагава вПреимущественная цена

Guang Zhou Lai Jie Electric Co., LTD.

Пожалуйста, свяжитесь с "Томми" за ценой.

TS5214N561

TS5214N510

TS2014N182E32

TS3653N2E5

TS5320N510

TS5016N60

TS5016N60

TS2651N111E78

TS2014N181E32

TS5208N130

TS5214N566

TS5205N450

TS5205N454

TS2651N11E78

TS2651N141E78

TS2651N1E78

TS2651N131E78

TS5016N60

TS5013N60

TS5208N130

TS5246N160

TS5246N164

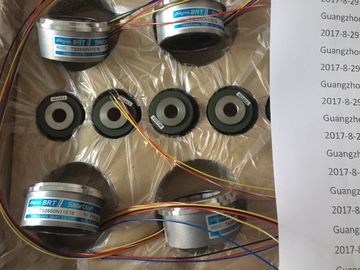

TS2650N1E78

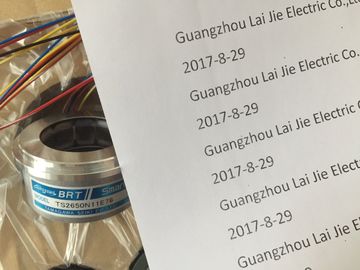

TS2650N11E78

TS2650N101E78

TS5212N500

TS5308N616

TS5314N616

TS2640N671E110

TS2605N1E64

TS2640N71E10

TS4503N2000E100

TS4503N2000E200

TS5205N456

TS5205N450

TS5205N454

TS1981N56E19

TS1981N56E18

TS2651N111E78

TS2651N181E78

TS2640N321E64

TS5214N566/N8566

TS5208N8566

TS5667N120

TS5667N420

TS2651N181E78

TS2651N141E78

TS6026N151

TA8481N0300

TA8480N0100

TA8480N0200

TS5000N632

TS2014N181E32

TS2651N131E78

TS5667N420

TS5303N510

Для получения информации об установке и проводке, обратитесь к, CPU 31xC и CPU 31x
Инструкция по эксплуатации: Установка.

Дополнительная информация
Структура наборов параметров (записи данных 0, 1 и 128) описана в данных системы
Вы должны быть знакомы с этой структурой, если вы хотите изменить модуль
параметры в пользовательской программе STEP 7.
Структура диагностических данных (записи данных 0 и 1) описана в данных системы
Вы должны быть знакомы с этой структурой, если вы хотите проанализировать
диагностические данные модулей в пользовательской программе STEP 7.
См. также
Принципы программирования сигнальных модулей в программе пользователя (страница 522)
Оценка диагностических данных модулей сигнала в программе пользователя (страница 583) Цифровые модули3.1 Обзор модуляДанные модуляУчебное пособие, 06/2017, A5E00105505-AJ 493.1 Обзор модуля
ВведениеВ таблицах ниже приведены основные свойства цифровых модулей.
помогает вам выбрать модуль, соответствующий вашим потребностям.
3.1.1 Цифровые модули ввода:
Обзор недвижимости
В таблице ниже показаны основные свойства цифровых входных модулей
Таблица 3 - 1 Цифровые модули ввода:Число выводов 64 DO; изолированные группы 1664 DO; изолированные группы 1632 DO; изолированные группы 832 DO; изолированные в
из 816 DO; изолированные группы 8Выходный ток 0,3 A 0,3 A 0,5 A 1,0 A 0,5 A
Номинальное напряжение нагрузки 24 Вт постоянный 24 Вт постоянный 24 Вт постоянный 24 Вт постоянный 24 Вт постоянный 24 Вт постоянный 24 Вт постоянный 24 Вт постоянный DCSустойчив к... электромобильным клапанам, контакторам постоянного тока и сигнальным лампамПоддерживает изохронный режим нет Нет Нет Нет Непрограммируемый
Диагностика Нет Нет Нет Нет Нет Диагностическое прерывание Нет Нет Нет Нет Замещение выхода
Нет, нет, нет, нет.
Цифровые модули3.1 Обзор модуляДанные модуляУказатель, 06/2017, A5E00105505-AJ 53
Таблица 3 - 5 Цифровые выходные модули (продолжение)
Модуль SM 322; DO 16 xDC24V/0,5A Высокий
Скорость ((-1BH10-)
SM 322; DO 16 xUC24/48 В
(-5GH00-) SM 322; DO 16 x
AC120/230V/1A ((-1FH00-)
SM 322; DO 16 xDC24V/0,5A
(-8BH00-) *

-8BH01-) *
(-8BH10-)
SM 322; DO 8 x
DC24V/2A
(-1BF01-)
Количество выходов 16 DO; изолировано в
группы по 8 человек
16 DO; изолирован в
группы по 1
16 DO; изолирован в
группы по 8 человек
16 DO; изолирован в
группы по 4 человека
8 ДО; изолирован в
группы по 4 человека
Выходной ток 0,5 А 0,5 А 1 А 0,5 А 2 А
Номинальное напряжение нагрузки 24 V DC 24-48 V DC
от 24 до 48 V переменного тока
120/230 V AC 24 V DC 24 V DC
Подходит для... электродинамических клапанов, контакторов постоянного тока и сигнальных ламп
Поддерживает изохронные
режим
Да нет нет нет нет
Программируемый
диагностика
Нет, да, нет, нет.
Диагностическое прерывание нет Да Нет Да Нет
Выход заменяющей стоимости Да Нет
Особые особенности Модуль быстрого управления;
особенно для
изохронный
режим
- - избыточная нагрузка
контроль поддерживается;
обширный
функции управления
-
Цифровые модули
3.1 Обзор модуля
Данные модуля
54 Руководство, 06/2017, A5E00105505-AJ
Таблица 3-6 Цифровые выходной модули (продолжение)
Свойства
Модуль
SM 322; DO 8 x
DC24V/0,5A с
Диагностика прерывается.
(-8BF00-)
SM 322; DO 8 x
DC48-125V/1,5A
(-1CF00-)
SM 322; DO 8 x
AC120/230 V/2A
(-1FF01-)
SM 322; DO 8 x
AC120/230 В/ 2А
ИСОЛ
(-5FF00-)
Количество выходов 8 DO; изолировано в
группы по 8 человек
8 DO; электрически изолированный
в группах по 4 человека,
с обратной полярностью
защиту
8 ДО; изолирован в
группы по 4 человека
8 ДО; изолирован в
группы по 1
Выходной ток 0,5 A 1,5 A 2 A 2 A
Номинальное напряжение нагрузки 24 V постоянного тока от 48 до 125 V постоянного тока 120/230 V AC 120/230 V AC
Подходит для... электродинамических клапанов, контакторов постоянного тока и сигналов
лампы
Электромоторные клапаны переменного тока, контакторы, стартеры двигателей,
Двигатели FHP и сигнальные лампы.
Поддерживает изохронные
режим
Нет, нет, нет, нет.
Программируемый
диагностика
Да нет нет да
Диагностическое прерывание Да Нет нет да
Выпуск заменяющей стоимости Да Нет нет да
Особые особенности Контроль избыточной нагрузки
поддерживается
- Дисплей взрыва предохранителя.
Заменяемые предохранители для
каждая группа
-
* Этот модуль описан в руководстве ET 200M "Сигнальные модули для автоматизации процессов".
Вы можете найти руководство в Интернете

В таблице ниже показаны основные свойства модулей выхода реле
Количество выходов 16 выходов, электрические
Изолированы в группы по 8 человек.
8 выходов, электрические
Изолированные в группах
2
8 выходов, электрические
Изолированные в группах
1
8 выходов, электрические
Изолированные в группах
1
номинальное напряжение нагрузки от 24 VDC до 120 VDC,
48 VAC до 230 VAC
24 VDC до 120 VDC,
48 VAC до 230 VAC
24 VDC до 120 VDC,
24 VAC до 230 VAC
24 VDC до 120 VDC,
48 VAC до 230 VAC
Подходит для... Электромоторных клапанов переменного тока, контакторов, стартеров двигателей, двигателей FHP и сигнальных ламп
В таблице ниже показаны основные свойства цифровых IO модулей
Таблица 3-8 Цифровые модули IO
Модуль свойств
SM 323; DI 16/DO 16 x
постоянное течение 24 В/0,5 А
(-1BL00-)
SM 323; DI 8/DO 8 x
постоянное течение 24 В/0,5 А
(-1BH01-)
SM 327; DI 8/DX 8 x
постоянное течение 24 В/0,5 А,
Программируемый
(-1BH00-)
Количество входов 16 входов, электрически изолированных
в группах по 16 человек
8 входов, электрически изолированных
в группах по 8 человек
8 цифровых входов, плюс 8 отдельно
программируемые входы/выходы,
электрически
Изолированы в группы по 16 человек.
Количество выходов 16 выходов, электрически изолированных
в группах по 8 человек
8 выходов, электрически изолированных
в группах по 8 человек
Номинальное входное напряжение 24 VDC 24 VDC 24 VDC
Выходной ток 0,5 А 0,5 А 0,5 А
Нагрузка номинальная 24 VDC 24 VDC 24 VDC
Входы, подходящие для... коммутаторов и 2-/3-/4-проводных коммутаторов близости (BEROs).
Выходы, подходящие для... электродинамических клапанов, контакторов постоянного тока и сигнальных ламп
Поддерживает изохронный режим нет нет нет
Програмируемая диагностика нет нет нет
Диагностическое прерывание нет нет нет
Прерывание оборудования, вызванное краем
Нет, нет, нет.
Программируемая задержка ввода нет нет нет
Выходные значения замещения нет нет нет
Особые особенности - 8 индивидуально конфигурируемых
входные или выходные данные;
Отсчет ввода
возможно, например, для
диагнозы
Цифровые модули
3.2 Шаги выбора и ввода в эксплуатацию цифрового модуля
Данные модуля
Руководство, 06/2017, A5E00105505-AJ 57
3.2 Шаги выбора и ввода в эксплуатацию цифрового модуля
Введение
В таблице ниже приведены шаги, необходимые для успешного завершения заказа цифровых
модули.
Вы не должны строго придерживаться этой предложенной последовательности, то есть вы можете завершить
другие задачи, такие как установка или ввод в эксплуатацию других модулей, или программирование модуля в
Рано или поздно.
Последовательность шагов
Таблица 3-9 Шаги выбора и ввода в эксплуатацию цифрового модуля
Процедура шага Смотрите...
1Выбор модуля Обзор модулей главы (страница 49) и конкретный модульглава
2. Установка модуля в главе SIMATIC S7systemInstallation в соответствующем руководстве по установке АС:
• Система автоматизации, аппаратное обеспечение и установка, или S7-400 / M7-400 Система автоматизации, аппаратное обеспечение и установка, или • Распределенное устройство I/O ET 200M3.Присвоение параметров модуля Глава Диагностика цифровых модулей (страница 59) 4. ввод в эксплуатацию конфигурации Ввод в эксплуатацию главы в соответствующем руководстве по установке:
Используемые АС:
• Система автоматизации, аппаратное обеспечение и установка, или S7-
400 / M7-400 Система автоматизации, оборудование и установка
или
• ET 200M распределенное устройство ввода/вывода
5. Анализ конфигурации при вводе в эксплуатацию
не увенчался успехом.
Глава Диагностика цифровых модулей (страница 59)
См. также
Программирование цифровых модулей (страница 58)
Параметры цифровых выходных модулей (страница 528)
Обзор модуля (страница 49)
Цифровые модули
3.3 Программирование цифровых модулей
Данные модуля
58 Руководство, 06/2017, A5E00105505-AJ
3.3 Программирование цифровых модулей
Введение
Цифровые модули могут иметь различные свойства.
модули.
Вся информация в данной главе применяется только к программируемым цифровым модулям:
● Цифровой входный модуль SM 321; DI 16 x DC 24 V с прерываниями процесса и диагностики,
изохронные; (6ES7321-7BH01-0AB0)
● Цифровой входный модуль SM 321; DI 16 x DC 24 V/125 V с процессом и диагностикой
прерывания (6ES7321-7EH00-0AB0)
● Цифровой выходный модуль SM 322; DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0)
● Цифровой выходный модуль SM 322; DO 8 x DC 24 V/0,5 A с диагностическим прерыванием
(6ES7322-8BF00-0AB0)
● Цифровой выходный модуль SM 322; DO 8 x AC120/230 V / 2A ISOL (6ES7322-5FF00-0AB0)
● Цифровой выходный модуль SM 322; DO 8 x Relay AC230V /5A (6ES7322-5HF00-0AB0)
● Цифровой модуль ввода/вывода SM 327; DI 8/DO 8 x DC 24 V/0,5 A (6ES7327-1BH00-0AB0)
Инструменты программирования
Только программируйте цифровые модули в СТЭП 7, пока процессор в режиме STOP.
После того, как вы определили все параметры, загрузить их из вашего PG на процессор.
→ При переходе RUN процессор переносит параметры на соответствующие цифровые модули.
Статические и динамические параметры
Параметры организованы по статическим и динамическим свойствам.
Установите статические параметры, пока процессор находится в режиме STOP, как описано ранее.
Вы также можете редактировать динамические параметры в программе активного пользователя S7 PLC с помощью SFC.
Тем не менее, параметры, установленные в СТЭП 7, будут применяться снова после RUN → STOP, STOP →
Переход RUN процессора. Приложение Параметры набора сигнальных модулей (Страница 522)
описывает назначение параметров модуля в программе пользователя.
Параметры программируемые с использованием рабочего состояния процессора
статический PG (шаг 7 HW CONFIG) STOP
динамический PG (шаг 7 HW CONFIG) STOP
SFC55 в пользовательской программе RUN
Параметры цифровых модулей
Информация о программируемых параметрах представлена в отдельной главе.

Информация, представленная в настоящей главе, применяется только к цифровым модулям с
диагностические функции.
● Цифровой входный модуль SM 321; DI 16 x DC 24 V с прерываниями процесса и диагностики,
изохронные; (6ES7321-7BH01-0AB0)
● Цифровой входный модуль SM 321; DI 16 x DC 24 V/125 V с процессом и диагностикой
прерывания (6ES7321-7EH00-0AB0)
● Цифровой выходный модуль SM 322; DO 16 × UC 24/48 V (6ES7322-5GH00-0AB0)
● Цифровой выходный модуль SM 322; DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0)
● Цифровой выходный модуль SM 322; DO 8 x DC 24 V/0,5 A с диагностическим прерыванием
(6ES7322-8BF00-0AB0)
● Цифровой выходный модуль SM 322; DO 8 x AC120/230 V / 2A ISOL (6ES7322-5FF00-0AB0)
● Цифровой выходный модуль SM 322; DO 8 x Relay AC230V /5A (6ES7322-5HF00-0AB0)
Программируемые и непрограммируемые диагностические сообщения
Мы различаем программируемые и непрограммируемые диагностические сообщения.
Вы получаете программируемые диагностические сообщения только в том случае, если вы включили диагностику на
Программируйте блок параметров "Диагностика" в шаге 7.
Цифровые модули всегда возвращают непрограммируемые диагностические сообщения, независимо от
Диагностика включена.
Реакции на диагностическое сообщение в СТЭП 7
Действия, инициируемые диагностическими сообщениями:
● Диагностическое сообщение будет введено в диагностические данные цифрового модуля,
и затем передается процессору.
● Светодиод SF на цифровом модуле включен.
● При установке "Пусть диагностика прерывается" в СТЭП 7, система запускает диагностику
Перерыв и вызовы OB82

Читать диагностические сообщения
Вы можете читать подробные диагностические сообщения с использованием SFC в пользовательской программе (см.
Приложение "Диагностические данные сигнальных модулей" (страница 583).
В СТАП 7, вы можете просмотреть причину ошибки, прочитав диагностические данные модуля (см.
СТАП 7 Онлайн-помощь.)
Цифровые модули
3.4 Диагностика цифровых модулей
Данные модуля
60 Руководство, 06/2017, A5E00105505-AJ
Диагностическое сообщение с использованием светодиода SF
Цифровые модули с диагностической функцией указывают на ошибки на светодиоде SF (светодиод групповой ошибки).
Светодиод SF включается, когда цифровой модуль генерирует диагностическое сообщение.
темно после того, как все состояния ошибок очищены.
Светодиод SF также загорается, чтобы указать на внешние ошибки (короткое замыкание на питании датчика),
независимо от рабочего состояния процессора (при включенном питании).
Диагностические сообщения и перерыв в обработке цифровых модулей
Информация о диагностических сообщениях, их возможных причинах, мерах по устранению неполадок
и возможные перерывы относятся к конкретной главе модуля.
Перенапряжение возникает при отключении индуктивности.
Контакторы.
Интегрированная защита от перенапряжения
Цифровые выходные модули имеют встроенное оборудование для защиты от перенапряжения.
Защита от дополнительного перенапряжения
Индуктанты должны быть сконфигурированы только с дополнительным оборудованием для защиты от перенапряжения в
следующие случаи:
● Если вывод SIMATIC

t токовые цепи могут быть отключены дополнительными контактными устройствами (например, реле)
контакты).
